運転席用AVパネルメーター(電流電圧計)

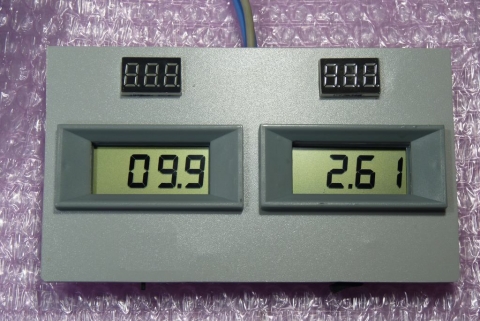

 AVパネルメーター。サブ、メインバッテリーのデジタル電圧、電流計を更新しました。指示値は入力オープンのフリーランの表示。

更新内容は取付位置変更とその為の収容形状変更です。 上下でサブ、メインでしたが今回は左右でメイン、サブとしました。

ダッシュボード上の右隅に設置していましたが、ハンドル操作の邪魔になる事があり、カメラスタンドとの競合もあるので取付位置をサンバイザーの手前に変更しました。オーバーヘッドパネルメーターです。というとかっこいいのですがインシュロックで簡単に縛り、ぶら下げるだけです。

今日は以前のものを一旦ばらして画像の様にペラペラの(1mm)樹脂ボードに取付けました。加工はカッターナイフだけ。固定はホットメルト。今回はメーター電源SWを設けました。LCDパネルメーターは2個分で2mA強、LED電圧計は20~30mA消費します。

PM128電源配線で2個共用は避けるよう注意書きがありますが、今回の使用方法については問題はなさそうですので2個分並列供給しています。電源は単3アルカリ6個です。

回路は以前とSW配線以外同じです。


取付位置はサンバイザー下端にステンレスパイプを介してインシュロックで。

右側サブ、左側メイン。エンジン停止中ACC位置ナビ起動中。
詳細な作り方などはHPに掲載しています。
